专业橡胶密封产品制造商
值得信赖的橡胶密封解决方案供应商。快速响应，多种材料橡胶材料，具有竞争力的成本控制能力。
O Ring/X Ring(Quad Ring)/Y Ring
作为国内专业得橡胶密封圈O型圈制造商，我们具有：快速的模具开发，有竞争力的成本控制，多种成熟橡胶材料配方。我们可以为客户特定得需求找到完美的O型密封圈解决方案。
我们提供各种材料，适用于不同的应用场景：FKM（Viton O型密封圈）、HNBR O型密封圈、硅胶（Silikon）O型密封圈、聚四氟乙烯O型密封圈（PTFE）、FVMQ O型密封圈、EPDM O型密封圈、FFKM O型密封圈、氯丁橡胶O型密封圈。

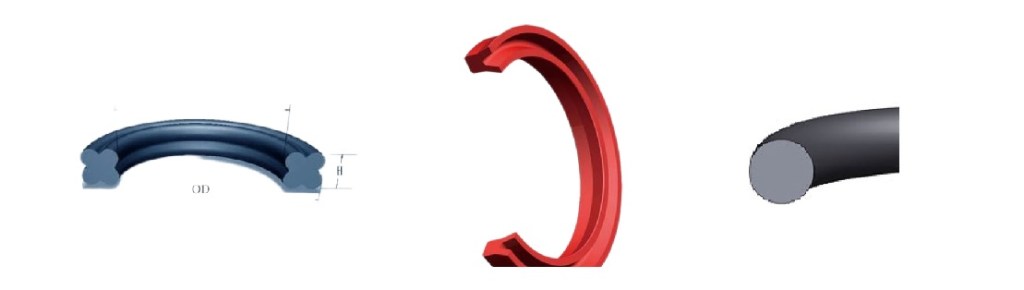

如何选择O型密封圈、X型密封圈（矩型圈）和Y型密封圈？
与O型密封圈相比，X型密封圈（四边环）和Y型密封圈具有以下优势：
- 由于具有多个密封表面，提供更好的密封性能
- 摩擦更小，磨损更少
- 适用于动态密封应用 在选择O型密封圈、X型密封圈和Y型密封圈时，考虑因素包括压力、温度、速度、介质兼容性、凹槽尺寸以及您特定应用的密封要求。
典型行业应用
- 空调系统
我们的EPDM O型圈与制冷剂和POE/POG油具有良好的相容性，可以替代HNBR材料来满足该应用的要求。
我们的HNBR O型圈与R32或R290具有良好的兼容性。
- 冷却系统
我们的EPDM O型圈与冷却水具有良好的相容性，可在-50℃低温下工作。
- 燃油系统
我们的FKM Viton O型圈和FVMQ O型圈可在汽油、柴油和废气环境中长期工作。
- 快插接头
我们有匹配 VDA 和 NW 标准管路快插接头的现有尺寸。典型的涂层（例如 FP 涂层）可以涂在 O 形圈的表面上，以减少装配力。
- 发动机废气再循环
EGR（废气再循环）系统在200℃的高温下运行，气体中含有腐蚀性油气混合物，这对O-RING等橡胶密封件提出了很高的要求。我们的 FKM 材料可以承受 EGR 的工作条件。
如何设计 一款O 型圈？
1.O 型圈材料选择
| 橡胶材料 | 温度范围 | 耐化学性能 | 耐磨性 | 压缩形变 | 柔韧性 | 成本 |
| Nitrile (NBR) | -40°C to +120°C | Good | Good | Good | Good | Moderate |
| HNBR (Hydrogenated Nitrile) | -30°C to +150°C | Excellent | Excellent | Excellent | Good | High |
| Silicone (VMQ) | -60°C to +230°C | Fair | Fair | Fair | Excellent | Moderate |
| EPDM(Ethylene Propylene Diene Monomer) | -50°C to +150°C | Good | Good | Good | Good | Moderate |
| Fluorocarbon (FKM/Viton) | -20°C to +200°C | Excellent | Excellent | Excellent | Poor | High |
| FVMQ (Fluorosilicone) | -60°C to +225°C | Excellent | Fair | Good | Excellent | High |
| AEM (Ethylene Acrylic) | -40°C to +150°C | Excellent | Fair | Good | Good | High |
| ACM (Polyacrylate) | -25°C to +150°C | Good | Good | Good | Good | Moderate |
| Neoprene | -40°C to +120°C | Good | Excellent | Good | Good | Moderate |
| FFKM (Perfluoroelastomer) | -20°C to +325°C | Excellent | Excellent | Excellent | Poor | Very High |
2. 计算 O型圈的尺寸
| Inner Diameter (ID)内径 | 标准公差: ±0.13 mm (±0.005 inches) |
| 更严格的公差: ±0.08 mm (±0.003 inches) for precision applications or custom requirements | |
| Outer Diameter (OD)外径 | 标准公差: ±0.13 mm (±0.005 inches) |
| 更严格的公差: ±0.08 mm (±0.003 inches) for precision applications or custom requirements | |
| Cross-sectional Diameter (CS) 线径 | 标准公差: ±0.20 mm (±0.008 inches) |
| 更严格的公差: ±0.13 mm (±0.005 inches) for precision applications or custom requirements |
在大多数情况下，考虑到线径（CS）的公差，外径的公差通常会大于内径。
原因如下：
- 线径公差：线径公差对于确保O型密封圈的正确压缩和密封性能至关重要。如果线径公差较小，则外径和内径的变化可以在此范围内得到补偿，以保持一致的压缩和密封性能。
- 压缩比：O型密封圈通常是通过在配合面之间被压缩来创建密封。线径公差直接影响压缩比，而在可接受的公差范围内的外径和内径的变化不应影响密封效果。
- 制造工艺：在制造过程中，如模压或挤压，外径和内径可能会产生变化。通常会通过为关键尺寸（如线径）指定较紧的公差，同时允许外径和内径的较大偏差来解决这些变化。
尽管如此，特定的应用程序或要求可能会决定外径、内径和线径的不同公差分配。在确定O型密封圈的公差规范时，需要仔细考虑功能要求、环境条件和行业标准，以确保密封性能的最佳表现。
3. 定义沟槽和 O 型圈之间的过盈量
1) 静密封
对于静态密封应用，例如垫圈或法兰密封，过盈配合通常在 O 形圈横截面直径的 10% 至 30% 范围内。
例如，如果 O 型圈的横截面直径 (CS) 为 5 毫米，则过盈配合的范围可为 0.5 毫米至 1.5 毫米。
2) 动密封
- 在动态密封应用中，例如往复运动或旋转运动密封，过盈配合通常较低，以最大限度地减少摩擦和磨损。
- 动态密封件的过盈配合通常在 O 形圈横截面直径的 5% 至 15% 范围内。
- 例如，如果 O 形环的横截面直径 (CS) 为 5 毫米，则过盈配合的范围可为 0.25 毫米至 0.75 毫米。
3）材料特性：
- 与氟橡胶 (FKM) 或丁腈橡胶 (NBR) 等较硬的材料相比，硅胶或 EPDM 等较软的 O 型圈材料可能需要较少的过盈量来实现适当的密封。
- 沟槽的设计应能够对 O 型圈提供足够的压缩，而不会造成过度的变形或应力。
4) 温度和环境因素:
- 过高的温度可能导致O型圈和沟槽热膨胀，影响过盈配合。
- 在确定过盈配合时，还应考虑是否接触化学介质、工作压力波动和其他环境因素。
期待您与我们取得联系，以便更好的了解您对产品应用的要求！
